1.Токопроводящая жила - алюминиевая (для СИП 3 - из алюминиевого сплава), круглой формы, многопроволочная уплотненная, число проволок в фазной токопроводящей жиле, наружный диаметр токопроводящих жил и их электрическое сопротивление показаны в таблице:
Электрическое сопротивление 1 км фазной жилы постоянному току, Ом, не более
минимальный
максимальный
16
7
4,60
5,10
1,910
25
7
5,70
6,10
1,200
35
7
6,70
7,10
0,868
50
7
7,85
8,35
0,641
70
7
9,45
9,95
0,443
95
7
11,10
11,70
0,320
95
19
11,00
12,00
0,320
120
19
12,50
13,10
0,253
150
19
14,00
14,50
0,206
185
19
15,45
16.15
0,164
240
19
17.75
18.45
0,125
2. Несущая нулевая жила - из алюминиевого сплава, круглой формы, скручена из круглых проволок, уплотненная.
Число проволок в нулевой несущей жиле и токопроводящей жиле защищенных проводов и их наружный диаметр должны соответствовать значениям, указанным в таблице:
Номинальное сечение нулевой несущей жилы и токопроводящих жил защищённых проводов, мм2
Число проволок в жиле, шт., не менее
Наружный диаметр жилы, мм
Прочность при растяжении жилы, кН, не менее
Электрическое сопротивление жилы постоянному току на длине 1 км, Ом, не более
Мин.
Макс.
25
7
5,70
6,10
7,4
1,380
35
7
6,70
7,10
10,3
0,986
50
7
7,85
8,35
14,2
0,720
54,6
7
9,20
9,60
16,6
0,630
70
7
9,45
9,95
20,6
0,493
95
7
11,10
11,70
27,9
0,363
95
19
12,20
12,90
27,9
0,363
120
19
12,50
13,10
35,2
0,288
150
19
13,90
14,50
43,4
0,236
185
19
15,45
16.50
53,5
0,188
240
19
17.75
18.45
69,5
0,145

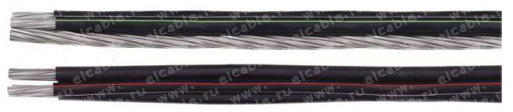

3. Изоляция - выполняется из светостабилизированного сшитого полиэтилена. Изоляция черного цвета. 4. Скрутка - изолированные токопроводящие жилы скручены вокруг нулевой несущей жилы. Скрутка жил имеет правое направление. Изолированные токопроводящие жилы СИП-4
Применение:
СИП-1 Для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов I и II по ГОСТ 15150-69
СИП-2 Для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69, в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков.
СИП-3 - Для воздушных линий электропередачи на номинальное напряжение 20кВ (для сетей на напряжение 10, 15, 20 кВ) И 35 кВ ( для сетей на 35 кВ) номинальной частотой 50 Гц в атмосфере воздуха II И III по ГОСТ 15150-69,в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков.
СИП-4 - Для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инжнерных сооружений на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха II И III по ГОСТ 15150-69,в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков. Прокладка производится в соответствии с ПУЭ (7 издание, раздел 2 гл.2.4)
Технические характеристики:
- Вид климатического исполнения проводов B, категории размещения 1, 2 и 3 по ГОСТ 15150-69 - Провода после выдержки в воде при температуре (20±10)°C в течение 10 минут должны выдерживать на строительной длине испытание переменным напряжением частотой 50Гц в течение не менее 5 минут: -самонесущие изолированные – 4кВ - защищенные на номинальное напряжение 20кВ-6кВ -защищенные на номинальное напряжение 35 кВ- 10кВ -Пробивное напряжение защитной изоляции защищенных проводов после выдержки в воде при температуре (20±5)°С в течение не менее 1 часа должно быть: для проводов на номинальное напряжение 20кВ, не менее - 24 кВ, для проводов на номинальное напряжение 35 кВ, не менее - 40кВ переменного тока частотой 50Гц -Допустимый нагрев токопроводящих жил при эксплуатации не превышает 90 °С в нормальном режиме и 250 °С - при коротком замыкании. -Монтаж проводится при температуре окружающей среды не ниже - 200C -Диапазон температур при эксплуатации от - 600C до + 500C - Строительная длина провода согласовывается при заказе - Гарантийный срок эксплуатации: 3 года с даты ввода провода в эксплуатацию - Срок службы проводов: не менее 40 лет
